透明液压与PLC实训装置

一、TYY-18A透明液压与PLC实训装置概述
液压传动技术已广泛应用于机械、冶金、农业、建筑、汽车、国防等领域。各高等院校一般均开设 “液压传动”、“液压传动与控制”、“液压技术”等课程。本装置是根据相关课程的教学大纲开发设计而成，集真实的液压元件、执行模块、继电器控制模块于一体；装置配有三菱FX1S－20MR PLC，配套SC-09通信编程电缆。为了满足实验教学要求，在设计过程中参考了国内多种教材，从中选出最具典型性的实验项目。此外，学生也可根据本装置的结构自行组合不同的液压回路及控制系统。

二、TYY-18A透明液压与PLC实训装置- 特点
内容丰富 可开设液压基础、液压基本回路、各种液压系统及液压元件性能测试等实验、有利于培养学生的实际动手能力；
控制模式多样 有手动控制、继电器控制、PLC控制等；
变换回路和系统便捷 学生可用防漏快速接头在组合阀块上按所需要的回路构建液压油路，用专用实验导线连接电气控制回路；
安全性 设有电流型漏电保护装置及系统压力保护。
三、TYY-18A透明液压与PLC实训装置技术参数
1、电源：AC220V  50HZ
2、直流电源输入AC220V  输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机  （继电器输出方式）
4、液压实验泵站电机功率：400W  调速范围0－1500r/min
外型尺寸： 550mm×350mm×450mm
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V   吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1800mm
四、TYY-18A透明液压与PLC实训装置主要特点

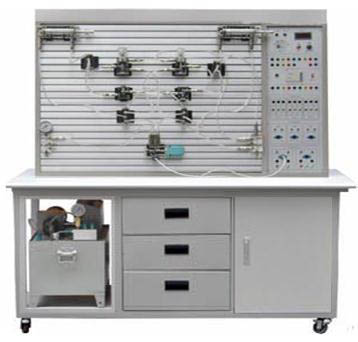

1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、集成无线实验台电源管理系统：通过10寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；控制范围>50m；控制能力>96台。
 五、TYY-18A透明液压与PLC实训装置- 实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
六、TYY-18A透明液压与PLC实训装置透明液压PLC控制实训装置配置清单电话021-62278396。

序号	分 类	元 件 名 称	数 量
1	实训台	实训台	1
2	实训支架	实训柜	1
		桌面	1
3	泵站 （装在实训台内）	拖动直流电机	1
		专用直流电源及调速控制电路	1
		高精度数字转速表	1
		齿轮油泵	1
		油箱	1
4	组合透明元件	双作用油缸（带行程撞块）	2
		弹簧回位油缸	1
		增压油缸	1
		辅助油箱	1
		单向阀	2
		液控单向阀	2
		溢流阀（直动式）	2
		节流阀（直动式）	1
		调速阀	2
		顺序阀	2
		减压阀	1
		二位二通电磁换向阀	1
		二位四通电磁换向阀	2
		“O”型三位四通电磁换向阀	1
		“H”型三位四通电磁换向阀	1
		“M”型三位四通电磁换向阀	1
		二位四通行程换向阀	1
		三位五通手动换向阀	1
		压力继电器	1
		压力表	3
		微动行程开关（常开、常闭）	2
		三通	10
5	附    件	毛巾	2条
		油盘	1个
		透明液压皮管  φ8	20米
		专用液压油	10斤
6	电器配件	电磁阀通用连接线	3条
		压力继电器插头线	1条
		编程电缆（三菱）	1条
7	工具盒	螺丝刀（一字、十字）	各1把
		剪刀	1把
		活动板手	1把
		尖嘴钳	1把
		内六角扳手M5	1把
		内六角扳手M6	1把
		内卡簧钳	1把
		外卡簧钳	1把
		油塞	5只
		快速油接头	5只
		各种密封圈	1袋
9	资料	实训使用说明书	1册

 了解更【TYY-18A透明液压与PLC实训装置】详情，可立即咨询上海腾育科教仪器有限公司，联系电话021-62278396
