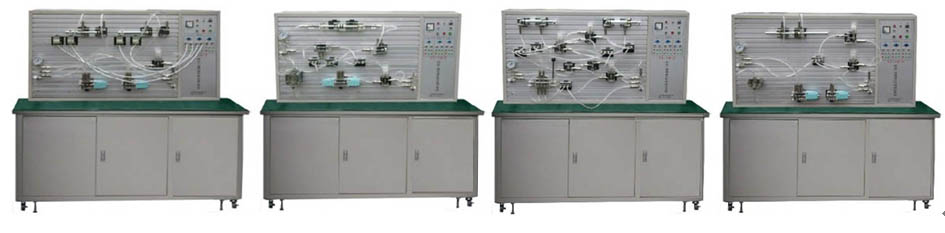

四合一液压传动实训装置

一、TYY-18B四合一透明液压传动实训装置 - 概述
为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
同时，HYY-18B 型透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，能否进行利用HYY-18B型四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。


二、TYY-18B四合一透明液压传动实训装置 -  特点
可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
多台可同时操作运行，运行不同回路。
可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
电气控制简单，方便易行。采用网板型安插组装形式，组装回路快捷方便。
实验台为铁质双层亚光密纹喷塑结构，美观大方。
三、技术参数
电源：输入220V 50Hz
电气控制面板：它具有两组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2都具有互锁输出功能。
实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
4、电磁换向阀：AC42V.吸力30N
5、尺寸大小：1500mm×650mm×1700mm（单台）
6、能够在线FLASH仿真回路演示。液压仿真控制软件，其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件，用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。
四、元件配置
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。

五、TYY-18B四合一透明液压传动实训装置 -  基本实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
HYY-18B型透明液压传动系统配置一览表

序 号	名      称	单位	数 量	备   注
01	HYY-18B型实验演示台	台	4
02	HYY-18B型电气线路面板	件	4	安装演示台上
03	拖动电机及调速电路	套	4	安装演示台上
04	齿轮油泵	只	4	台内元件
05	油箱	只	4	台 内元件
06	辅助油箱(含封闭自锁快速接头)	只	1	组合透明元件
07	油缸（带行程撞块）(含封闭自锁快速接头)	只	8	组合透明元件
08	弹簧回位油缸(含封闭自锁快速接头)	只	1	组合透明元件
09	增压油缸(含封闭自锁快速接头)	只	1	组合透明元件
10	实心双出杆油缸(含封闭自锁快速接头)	只	1	新增透明元件
11	空心双出杆油缸(含封闭自锁快速接头)	只	1	新增透明元件
12	单向阀(含封闭自锁快速接头)	只	3	组合透明元件
13	液控单向阀(含封闭自锁快速接头)	只	2	组合透明元件
14	溢流阀(含封闭自锁快速接头)	只	5	组合透明元件
15	先导式溢流阀(含封闭自锁快速接头)	只	1	新增透明元件
16	节流阀(含封闭自锁快速接头)	只	1	组合透明元件
17	调速阀(含封闭自锁快速接头)	只	5	组合透明元件
18	顺序阀(含封闭自锁快速接头)	只	2	组合透明元件
19	减压阀(含封闭自锁快速接头)	只	1	组合透明元件
20	二位二通电磁换向阀(含封闭自锁快速接头)	只	2	组合透明元件
21	二位四通单电磁换向阀(含封闭自锁快速接头)	只	8	组合透明元件
22	二位三通电磁换向阀(含封闭自锁快速接头)	只	1	组合透明元件
23	“O”型三位四通电磁换向阀(含封闭自锁快速接头)	只	1	组合透明元件
24	“H”型三位四通电磁换向阀(含封闭自锁快速接头)	只	1	组合透明元件
25	“M”型三位四通电磁换向阀(含封闭自锁快速接头)	只	1	组合透明元件
26	“Y”型三位四通电磁换向阀(含封闭自锁快速接头)	只	1	组合透明元件
27	进油回油分油块	只	8	组合透明元件
28	二位四通行程换向阀(含封闭自锁快速接头)	只	1
29	三位五通手动换向阀(含封闭自锁快速接头)	只	1
30	压力继电器(含封闭自锁快速接头)	只	1	组合透明元件
31	行程开关	只	8	组合透明元件
32	压力表(含封闭自锁快速接头)	只	7	组合透明元件
33	三通(含封闭自锁快速接头)	只	15	组合透明元件
34	四通(含封闭自锁快速接头)	只	8	组合透明元件
35	220V电源插头线	条	4	电器配件
36	电磁阀通用连结线	条	12	电器配件
37	压力继电器插头线	条	1	电器配件
38	活扳手   150mm      1只 内六角扳手 M6       2只 内六角扳手 M5       1只 尖嘴钳     6#       1只 孔用挡钳   6#       1只 轴用挡钳   6#       1只 十字螺丝   4#       1只  剪刀      5#       1只  死板手               1只	盒	1	实验检修工具盒
39	保险管  3A        5只  油管接头    5只 各种O型圈          若干	盒	1	检修备用配件盒
40	毛巾	条	10	附     件
41	专用液压油	壶	4	材     料
42	油盘	只	1	附     件
43	透明液压演示系统使用手册	册	4	资     料
44	透明液压演示系统装箱清单	份	1	资     料
45	快速链接线(含封闭自锁快速接头)	条	60
