TYX-63B型单片机控制功能实训考核装置

TYX-63B型单片机控制功能实训考核装置

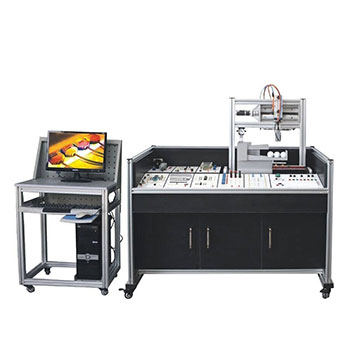

　　单片机控制功能实训考核装置采用烤漆钢板制作的台式结构。实训台的抽屉柜用于存放实训模块，抽屉柜与台面之间布置实训模块安装支架，上一层是工作台台面。用于技能竞赛时在台面上放置设备安装底板，在底板上安装试题拟定的单片机控制装置需要的模块，连接控制电路，编写的控制程序输入单片机后，按下运行指令开关，单片机控制装置就按程序运行。

　　放置在单片机实训室中，这就是一张实训台。当讲解理论或实训项目中的相关知识时，可以当做课桌;当需要进行实际操作时，将台面打开，就露出放置在安装支架上的模块，在需要的实训模块间按实训要求连接电路，编写控制程序，就可以按照设计的实训项目进行单片机技术的教学。模块之间联接灵活，加深对单片机原理理解 , 能够完成 I/O 实训， A/D 实训， D/A 实训， LED LCD 点阵模块等。

　一、TYX-63B型单片机控制功能实训考核装置-技术指标

　　1. 输入电源：单相 AC 220V±10% ( 50Hz

　　2. 输出电源： DC±12V±5 % /1A

　　DC±5V±5 % /1A

　　DC24V±5 % /1.5A

　　3. 温度： -10 ～ 40 ℃;环境湿度： ≤90% ( 25 ℃)

　　4. 外形尺寸：约 1225mm×690mm×820mm ( L×W×H )

　　5. 整机功耗： ≤0.5kW

　　6. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。市电采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

　二、TYX-63B型单片机控制功能实训考核装置-总体结构

　　本设备采用实训桌加实训模块的结构设计、模块采用标准结构，互换性强;按输入，输出，数据转换等功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。

　　本设备的每个模块都具有两种接线方式，一种为电子连线接法， 8 位数据总线时还可以用杜邦线排线连接。整个连接过程方便快捷。对于具有干扰性质的元件，全部采用光电隔离装置隔离，确保系统的安全稳定。
