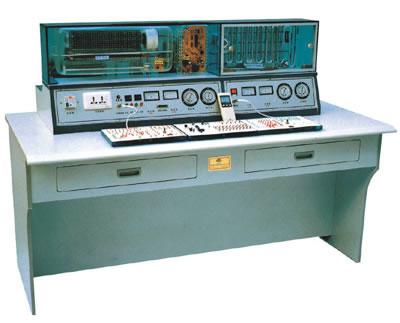

TY-9920G型变频空调制冷制热实验设备

    　TY-9920G型变频空调制冷制热实验设备适用于大中专院校职业学校、技校等。制冷制热实验室设备采用了变频技术，先锋单相交流电源经整流桥整流成直流电，又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电，自动控制压缩机的速度，达到节能的目的。另外新增加其它类型的空调、冰箱系统及电路十几个机种，有利于学生更全面地掌握制冷制热技术。分体空调为立体结构，前面为仿真室内机组，后部为仿真室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、工作室、加装温度调节器。
　　为了克服冰箱、空调温度显示的问题，第七代产品又增加了教师故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷制热系统中各关键点的温度。
　　 　一、TY-9920G型变频空调制冷制热实验设备-主要技术参数与功能：
　　1.工作电源AC220V±10%，50H2。
　　2.遥控距离8m，角度90度。
　　3.噪声：内机37-44dB，外机是55-65dB。
　　4.环境温度-10℃到40℃。
　　5.相对湿度≤85%(25℃)。
　　6.输入功率<1KVA
　　7.实验台规格(mm)1600×700×1180mm
　　8.环境温度100C到400C。
　　9.人身安全保护功能：该设备具有漏电保护装置，地线浮空。
　　10.压缩机功率： 空调：1ph 冰箱：1/10ph
　　制冷剂类型： 空调：R22 冰箱：R12
　　11.具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
　　12.具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
　　13.具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
　　14.纯软件模拟仿真制冷、制热全过程。
　　15.具有电脑板故障演示功能(演示电脑板的常见故障及排除方法详见说明书与教学演示软件)
　　16.利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
　　17.利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
　　18.演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
　　19.将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
　　20.空调器在遥控模式下能自动开机、自动关机。
　　21.具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。
　二、TY-9920G型变频空调制冷制热实验设备-空调电脑板故障操作说明
　 (一)手控操作：
　    1.HK2开关是手控与遥控功能转换开关
　    2.HK2手控状态时空调器工作时间不能超过30分钟。
　    3.HK1是在HK2手控状态下控制空调器制冷，制热功能。
　 (二)遥控操作：
　    1.HK2在遥控状态下，电脑板才能待机工作，遥控模式状态时，遥控指示灯亮。
　    2.遥控电脑板LD1红灯亮是制冷待机或除湿状态。
　    3.LD2绿灯亮时压缩机工作状态。
　    4.LD3黄灯亮是制热状态指示。
　    5.故障开关K1到K12是在遥控模式下才能进行故障演示。
　    6.HG按钮为应急开关，空调工作状态时按一次HG按钮空调器立即关机，空调器待机状态下，按一次HG按钮，空调器立即工作。
     (三)故障演示说明
　    1.遥控失灵：将故障开关K1断开，即接收头信号不能送到主板。
　    2.遥控失灵：将故障开关K2断开，即接收头无直流5V电源提供。
　    3.整机不工作：将故障开关K3断开，即电源变压器无交流12V电源输出。
　    4.整机不工作：将故障开关K4断开，无直流12V电源输出。
 　   5.整机不工作：将故障开关K5断开，无直流5V电源输出。
 　   6.内风机不转：将故障开关K7断开，无风机工作电源输出或电机损坏。
　    7.空调不制热：故障开关K8断开，电磁阀无电源不制热。
　    8.空调不工作：将故障开关K9断开，晶振不工作。
　    9.峰鸣器无声：将故障开关K10断开，峰鸣器开路。
　   10.遥控失灵：将故障开关K11断开，无传感信号输入。
    (四)变频空调操作(定速空调无此功能)
　   1.空调器开始工作时频率为30HZ。
　   2.UP按钮是频率上调按钮，每按一次频率上升1HZ，DOWN按钮是频率下调按钮，每按一次频率下降1HZ。
　   3.空调器频率越高制冷、制热越快，压缩机旋转越快，反之相反。
　   4.变频范围：30Hz到110Hz。
　三、TY-9920G型变频空调制冷制热实验设备-部分软件演示项目(详见全套演示软件)
　  空调冰箱系统流程实习项目：
　   1.普通单门电冰箱系统流程
　   2.双门直冷式电冰箱制冷系统流程
　   3.双门间式电冰箱制系统流程
　   4.单门直冷式电冰箱电控系统流程
　   5.双门间冷式电冰箱电控系统流程
　   6.热敏电阻温控器系统流程
　   7.GR204EIC温控器系统流程
　   8.BCD-125W型风冷电子温控双门双温电冰箱
　   9.典型直冷双系统电冰柜制冷系统原理实验
　   10.典型直冷双系统电冰箱电路原理实验
　   11.电冰箱双制冷系统原理实验
　   12.风冷单系统电子温控电冰箱控制原理实验
　   13.分体式热泵型空调器系统流程
　   14.分体式热泵型空调电控器系统流程
　   15.窗式电泵型空调器电控系统流程
　   16.风冷柜式空调器电控系统流程
　   17.电冰箱动态演示系统
　   18.分体式热泵型空调器动态演示系统
　   19.东芝窗式空调器电路实验
　   20.分体空调控制电路实验
　   21.海尔一拖二空调器制冷系统实验
　   22.三门豪华型电冰箱电路原理实验
　   23.万宝无霜电冰箱电路原理实验
　   24.微电脑控制程序实验
　   25.一拖三式制冷循环实验
　   26.一拖四式制冷循环实验
