电梯控制实训装置

TY-702型四层透明仿真教学双联电梯模型

TY-702型四层透明仿真教学双联电梯模型
  • 名称:TY-702型四层透明仿真教学双联电梯模型
  • 型号 : TY-702型
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司的实验实训设备,产品齐全,质量保证,上门安装调试、现场培训,免费保修三年、终身维护,本系列产品有:建筑电气控制实训装置智能家居安装维护操作台楼宇供配电系统实训装置楼宇空调监控系统实训装置楼宇供配电及照明系统综合实训装置排水设备安装与控制实训装置楼宇消防自动化系统综合实训装置安保监控系统实验实训装置楼宇照明监控系统实验实训装置变频恒压供水系统实训装置等,欢迎新老用户来公司实地考察、指导与交流,以下是本页产品简介,如需询价或需要实验室建设方案,请联系我们。

详细描述

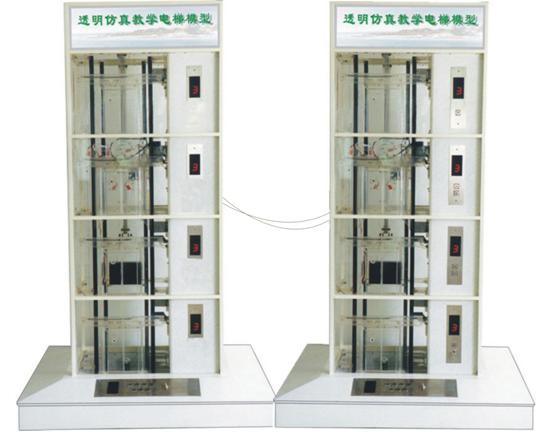

  透明仿真教学双联电梯模型是在上海华育教学设备有限公司生产的透明仿真教学电梯模型的基础上,经二次研究开发出来的。从外型尺寸上来讲,其实就是两台单台透明仿真教学电梯模型;主要区别在编程及其实功能实现上不一样,即由两台单梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮,双联电梯的运行特点是采用就近的原则。(即假设一台电梯的轿厢在四楼,另一台在三楼,此时如一楼有召唤信号,则三楼的电梯响应召唤信号,四楼的不响应)。

  本仿真教学电梯是根据常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。

  电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制,交流变频调速(VVVF) 驱动,其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

 一、TY-702型四层透明仿真教学双联电梯模型-基本结构:

  1.机房部分:包括曳引机、限速器、电磁制动器;

  2.控制柜部分:总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备;

  3.井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;

  4.厅门部分:包括厅门、召唤按钮厢、楼层显示装置等;

  5.轿厢部分:包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

 二、TY-702型四层透明仿真教学双联电梯模型-基本功能

  1.超速安全保护系统

  当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。

  2.轿厢、对重用弹簧缓冲装置

  缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。

  3.门安全触板保护装置

  在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。

  4.门机力矩安全保护装置

  门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时,就增加了关门力矩,于是通过相连的行程开关使轿厢门和厅门自动重新打开,从而避免事故发生。

  5.厅门自动闭合装置

  电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。

  6.终端极限开关安全保护系统

  在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。

 三、TY-702型四层透明仿真教学双联电梯模型-技术参数:

  1.外形尺寸: 长×宽×高(mm) 1450×1160×2400

  2.净重 量: 160kg

  3.载重 量: 5kg

  4.控制方式: PLC控制 (PLC要求:继电器输出;输入输出点数至少56点;)可选用的PLC品牌:松下、三菱)

  5调速方式: 交流变频调速

  6.结构形式: 四层站

  7.曳  引  机: 速比 15:1 模数 1.5 (蜗轮减速器)

  8.拖动电机: 型号:JW524

                          电压:AC220V 50Hz

                          功率:0.18KW

                          转速:1400rpm

 温馨提示:

  1.设备验收:各采购单位收货时请检查TY-702型四层透明仿真教学双联电梯模型-货品的外观,核实本装置的数量及配件,拒收处于受损状态的TY-702型四层透明仿真教学双联电梯模型-;

  2.设备质保:腾育将为各采购单位提供TY-702型四层透明仿真教学双联电梯模型-产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对本装置的有偿维修;

  3.设备退换货:各采购单位单方面原因导致的TY-702型四层透明仿真教学双联电梯模型-选型错误或购买本装置的数量错误,造成本装置的退换货要求,将不被接受;

  4.设备货期:TY-702型四层透明仿真教学双联电梯模型-的发货期为参考值,如您需要了解本装置的精确货期,请与腾育的销售人员联系;

  5.如采购单位对TY-702型四层透明仿真教学双联电梯模型-有任何疑问或想了解更多电梯控制实训装置系统请致电:021-62278396,由本公司专业技术人员为您解答相关技术咨询。
