通用电工电子实验室

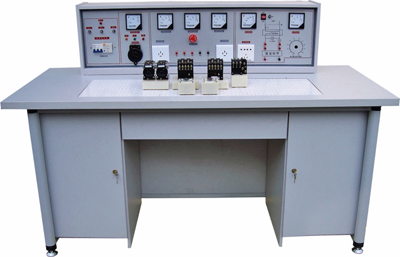

TY-18型通用电力拖动实验室设备(带直流电机实验)

TY-18型通用电力拖动实验室设备(带直流电机实验)
  • 名称:TY-18型通用电力拖动实验室设备(带直流电机实验)
  • 型号 : TY-18型通用电力拖动实验室设备(带直流电机实验)
  • 立即咨询 : 0

欢迎访问本公司网站,本公司的实验实训设备,产品齐全,质量保证,上门安装调试、现场培训,免费保修三年、终身维护,本系列产品有:维修电工实训考核装置维修电工仪表照明实训考核装置普通车床电气技能实训考核装置机床电气技能实训考核装置平面磨床电气技能实训考核装置电子工艺实训考核装置电子学综合实验装置电工技术实验装置电工电子电力拖动实验装置电工电子实验台透明液压传动实训装置等欢迎新老用户来公司实地考察、指导与交流,以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

TY-18型通用电力拖动实验室设备(带直流电机实验)

一、研制本产品的意义:
TY-18型通用电力拖动实验室设备(带直流电机实验)增加交直流调压环节,直流电机调速环节,直流电机等。除能完成前者全部实验内容外,能完成教学大纲要求的基础直流电机实验。该设备研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本设备安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。

二、结构与功能:
1、学生台桌:配有学生桌12台,尺寸:160×68×80cm,一台2座,桌左右各有一个元件储存柜,中间抽屉放工具。
2、示教控制台:能分别控制12台学生桌的电源,示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
3、学生实验桌中部装有通用实验底板,实验时把元件盒插入实验板,即可连线实验。
4、通用电力拖动实验台:
(1)电源输入指示
(2)UFU、VFU、WFU三相电源输入熔断器
(3)电源总开关:具有漏电,过载、短路保护功能
(4)电压换相开关:用来观察三相线电压,450V电压表指示。
(5)电流表2A3只,分别指示U、V、W相电流输出值。
(6)急停按钮:按到底切断实验台电源
(7)三相四线输出接线座
(8)三相电源插座
(9)220v市电插座,供外接仪器使用
(l0)电源开关:控制"交直流调压电源"
(11)FU:交直流调压电源保险座
(12)0~240V交流输出  0~240V交流输出接线座
(13)0~220V直流输出  0~220V直流输出接线座
(14)电压表250V:指示调压电源的输出电压值
(15)Ra、Rf调节旋钮
(16)Ra、Rf接线座
(17)直流电机Ia、If指示表
三、器材配备:以二十四座为例:
序号 名   称 型号(或规格) 单位 数量 备    注
1 保险管 2安培 6×13
2 交流接触器 CJ10-l0A 380V 6×13 已装元件盒上
3 指示灯 XD-5 3×13 已装元件盒上
4 整流二极管 IN5408 5×13 已装元件盒上
5 电阻 RX-510Ω/30W 3×13 已装元件盒上
6 钮子开关 KN1×2 3×13 已装元件盒上
7 行程开关 LXl9-001 4×13 已装元件盒上
8 按钮-红 LAl9-ll 2×13 已装元件盒上
9 按钮-绿 LAl9-11 4×13 已装元件盒上
l0 倒顺开关 KO-3 380V/10A 1×I3 已装元件盒上
11 三相闸刀 380V l5A 1×13 已装元件盒上
12 三相双投闸刀 380V l5A 1×13 已装元件盒上
13 热继电器 JRO-20/3 2×13 已装元件盒上
14 时间继电器 JS7-1A 380V 2×13 已装元件盒上
I5 变压器 BK-25W 380V/6.3V 36V 1×13 已装元件盒上
16 导线 铜蕊线1.13MM 若干 已装元件盒上
l7 尖咀钳   1×13
18 螺丝刀   3×13
19 万用表 MF-47型 1×13 大号、小号平头、十字
20 电动机 Y/Δ380V 2×13
21 直流电机   1×13

四、实验内容:
1.闸刀开关正转控制线路
2.接触器点动正转控制线路
3.具有自锁的正转控制线路
4.具有过找保护的正转控制线路
5.倒顺开关控制正反转控制线路
6.接触器联锁的正反转控制线路
7.按钮联锁的正反转控制线路
8.按钮接触器复合联锁控制线路
9.自动往返行程控制线路
10.接触器控制串联电阻降压起动线路
11.时间继电器控制串联电阻降压控制线路
12.手动Y/△降压起动
13.接触器控制Y/△降压起动
14.时间继电器控制Y/△降压起动
15.QX3-13型Y/△自动起动控制线路
16.半波整流能耗制动控制线路
17.全波整流能耗制动控制线路
18.C620车床电气控制线路
19.手动降压起动
20.单相运行反接制动控制线路
21.电动葫芦电气控制线路
22.C6163车床电气控制线路
23.控制电路联锁控制线路
24.主电路联锁控制线路
25.直流电机启动
26.直流电机的调速
27.直流电机的反转
28.直流电机制动实验
