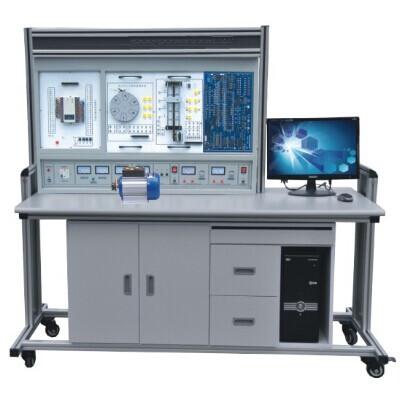

TY-PLC2C型PLC可编程控制系统微机接口及微机应用综合实验装置

　　TY-PLC2C型PLC可编程控制器实验装置系统微机接口及微机应用综合实验装置是在“TY-PLC2型PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用范围见本目录419页。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课(数字电路)、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘)，供教师参考，减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。
　　 　一、TY-PLC2C型PLC可编程控制系统微机接口及微机应用综合实验装置-系统构成
　　1.PLC可编程控制器实验屏
　　2.PLC可编程控制器实验装置
　　3.PLC可编程控制器实验台
　　4.编程应用软件
　　5.仿真教学软件
　　6.PLC及转接通讯电缆
　　7.实验操作桌
　　8.微机接口及应用部分：
　　(1)微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等;
　　(2)微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路;
　　(3)辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。
　　9.电脑或手持编程器(用户自备或代购)。
　二、TY-PLC2C型PLC可编程控制系统微机接口及微机应用综合实验装置-技术参数
　　1.PLC主机：输入：24点 输出16点
　　2.型号：三菱FX1N-40MR(也可选择西门子、欧姆龙，价格另议)
　　3.输出电压：直流24V，电压表指示
　　4.利用应用软件编程
　　5.电源输入：交流220V，50Hz
　　6.电流 ≥2A，电流具有过载保护
　　7.外形尺寸：160×75×140 cm3
　三、TY-PLC2C型PLC可编程控制系统微机接口及微机应用综合实验装置-实验内容
　　(一)PLC可编程控制器实验：

电机的自动控制实验	移位寄存器实验	与、或、非逻辑功能实验
步进电机的PLC控制	数据处理功能实验	定时器、计数器功能实验
模拟电视发射塔实验实验	微分、位操作实验	跳转、分支功能实验
自动送料装车系统控制实验	四层电梯的PLC自动控制实验	交通信号灯PLC自动控制实验
自动售货机实验	加工中心刀具库选择控制实验	搅拌器的PLC自动控制实验
自动成型实验	艺术彩灯造型的PLC控制实验	LED数码官显示PLC自动控制实验
水塔自动供水控制系统实验	.邮件自动分拣实验	自动洗衣机控制系统模拟实验
电镀过程控制实验

　
　　(二) 微机接口及微机应用：
　　      1.微机接口实验(微机原理课)
　

I/O地址译码实验	简单并行接口实验	可编程并行口实验(一)(二)	串行通讯实验(8251、8250)
A/D、D/A转换	可编程定时器/计数器实验	七段数码显示实验	中断实验和DMA通讯实验

　　     2.趣味性实验及控制实验(微机应用课)

竞赛抢答器实验	数字录音机实验	电子琴实验	交通灯控制实验
继电器控制实验	步进电机控制实验	七段数码显示实验	集成电路测试实验
8279键盘	显示控制实验

　　    3.TTL集成电路实验(数字电路课)

与、或、非门等门电路实验	组合逻辑电路实验(半加器、全加器等)	集成计数器及寄存器
触发器实验(RS、D、JK等)	译码器和数据选择器等	单稳态触发器等波形实验
